3D-Türband einstellen – Schritt-für-Schritt-Anleitung

Ein 3D-Türband unterscheidet sich grundlegend von herkömmlichen Scharnieren durch seine dreidimensionale Verstellmöglichkeit. Diese innovative Konstruktion ermöglicht eine Justierung in drei Richtungen: vertikal zur Höhenanpassung, horizontal zur seitlichen Korrektur und in der Tiefe zur Abstandsregulierung zwischen Türblatt und Zarge.

Die drei Verstellrichtungen im Detail

Höhenverstellung: Durch einen Exzenter oder Gewindemechanismus lässt sich das Türblatt um bis zu ±4 Millimeter anheben oder absenken. Dies ist besonders wichtig bei Böden mit Teppich oder Laminat-Einbau.

Seitenverstellung: Mit einem seitlichen Stellschrauben-System verschieben Sie das Türblatt nach links oder rechts – typischerweise ±2 Millimeter. So gleichen Sie unebene Wände oder eingeklebte Dichtungen aus.

Tiefenverstellung: Der dritte Justierpunkt reguliert den Abstand zwischen Türblatt und Zarge. Bei hochwertigen Modellen sind hier ±1 bis ±2 Millimeter möglich.

Vorteile gegenüber Standard-Scharnieren

Im Vergleich zu festen Scharnieren bietet das Einstellen von 3D-Türbändern entscheidende Vorteile: Kein Aushängen der Tür bei Anpassungen, präzise Korrekturen im eingebauten Zustand und lange Lebensdauer durch wartungsfreie Materialien wie Edelstahl oder Aluminiumlegierungen.

Typische Anwendungsbereiche sind Innentüren in Wohnungen und Häusern, aber auch schwerere Außentüren mit entsprechender Belastungsklasse bis zu 160 Kilogramm Tragkraft.

Bevor Sie mit dem Einstellen des 3D-Türbands beginnen, benötigen Sie das richtige Werkzeug. Glücklicherweise ist die Ausrüstungsliste überschaubar und für jeden Heimwerker erschwinglich.

Benötigtes Werkzeug:

• Inbusschlüssel-Satz (meist 3mm oder 4mm) – unbedingt passend zu den Stellschrauben • Kreuzschraubendreher (Größe PH2) für Abdeckkappen • Zollstock oder Lineal zur Kontrolle der Maße • Lichtquelle (Taschenlampe oder Smartphone) für gute Sichtbarkeit • Optional: Zettel und Stift zum Dokumentieren der Ausgangslage

Vorbereitungsschritte:

1. Tür gründlich reinigen: Entfernen Sie Staub von Bändern und Zarge für bessere Sichtbarkeit aller Stellschrauben.

2. Abdeckkappen entfernen: Viele Modelle haben kleine Kunststoffkappen über den Einstellpunkten. Heben Sie diese sorgfältig ab und bewahren Sie sie auf.

3. Ausgangsposition dokumentieren: Messen Sie Spaltmaße oben, unten und seitlich – idealerweise an drei Punkten pro Seite. Fotografieren Sie die Situation zusätzlich.

4. Problem identifizieren: Schliefert die Tür? Scheuert sie am Boden? Schließt sie nicht sauber? Je präziser Sie das Problem definieren, desto effizienter verläuft die Justage.

Bei hochwertigen Markenprodukten finden Sie oft direkt auf dem Band eine Gravur oder Aufkleber mit Pfeilen, die die Drehrichtung für jede Verstellmöglichkeit anzeigen.

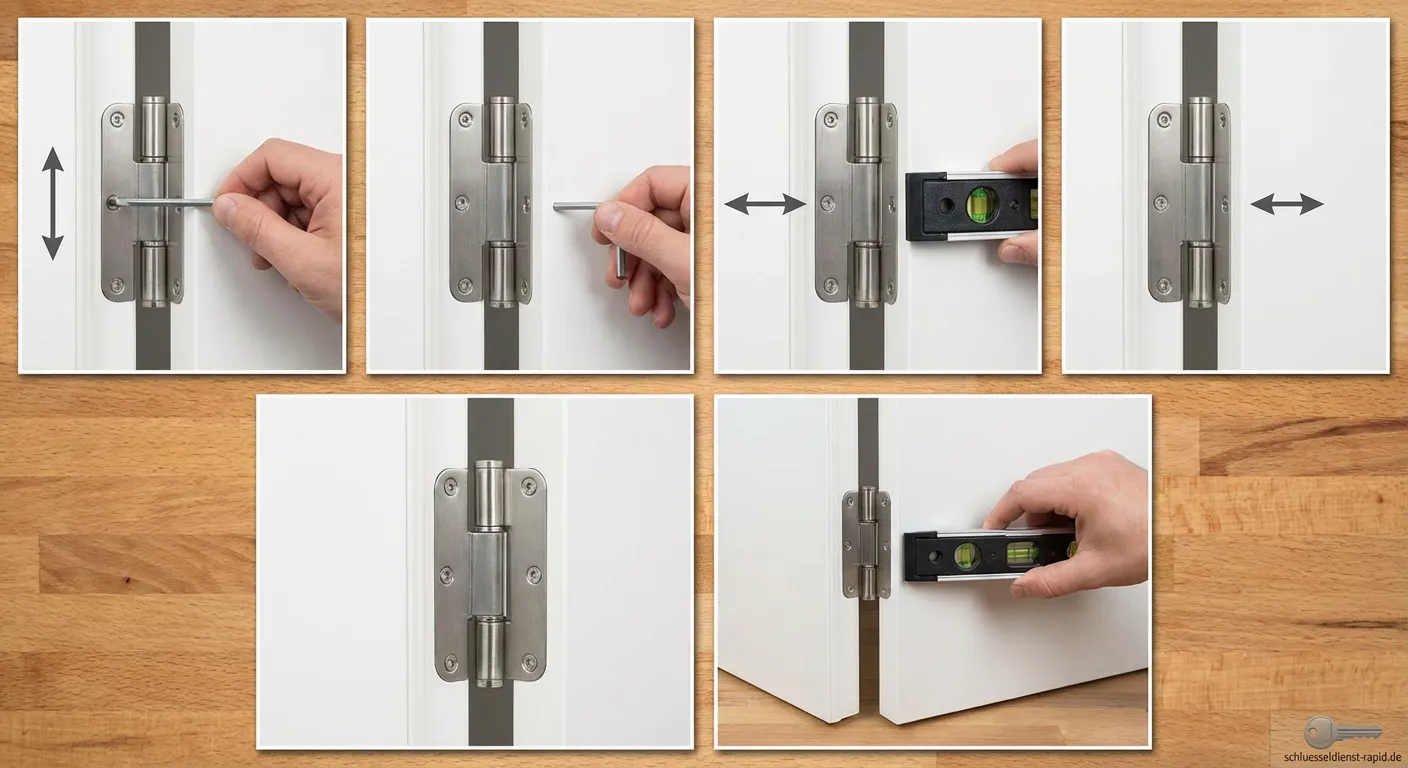

Nun folgt der praktische Teil des Einstellens vom 3D-Türband. Arbeiten Sie methodisch vor und ändern Sie immer nur eine Richtung gleichzeitig.

Schritt 1: Höhenverstellung durchführen

Ist der Bodenspalt ungleichmäßig oder schleift die Tür am Teppichboden?

• Lokalisieren Sie die Höhenverstellschraube am oberen Band (meist mittig angeordnet) • Drehen Sie vorsichtig im Uhrzeigersinn zum Anheben, gegen den Uhrzeigersinn zum Absenken • Kontrollieren Sie nach jeder halben Umdrehung das Ergebnis • Wiederholen Sie bei Bedarf am unteren Band

Schritt 2: Seitenverstellung optimieren

Schlägt die Türkante an der Zarge oder ist der Spalt links/rechts ungleich?

• Die Seitenverstell-Schraube befindet sich meist seitlich am Bandgehäuse • Drehen Sie in kleinen Schritten (viertel Umdrehungen) • Prüfen Sie nach jeder Änderung durch langsames Öffnen/Schließen • Achten Sie auf gleichmäßige Spaltmaße an beiden Bändern

Schritt 3: Tiefenverstellung justieren

Liegt die Tür nicht bündig mit der Zarge oder drückt sie gegen das Dichtungsprofil?

• Die Tiefenverstellschraube finden Sie frontal im Bandgehäuse · Vorsichtiges Drehen bringt das Türblatt näher zur Zarge oder weiter davon weg · Kontrollieren Sie besonders im Schlossbereich auf korrekten Sitz

Experten-Rotationssystem: Beginnen Sie immer mit der Höhe, dann folgt die Seite und zuletzt die Tiefe. Diese Reihenfolge hat sich bewährt, da spätere Änderungen frühere nicht negativ beeinflussen.

Wann sollten Sie einen Fachmann kontaktieren? Nicht jedes Problem lässt sich selbst lösen. Erkennen Sie folgende Situationen:

Die Grundplatte des Bands weist Risse auf oder zeigt Verformungen – hier hilft kein Einstellen mehr; Austausch ist erforderlich. Auch wenn nach mehreren Versuchen keine Verbesserung eintritt, kann dies auf einen verzogenen Türrahmen hindeuten.

Qualitätsmerkmale guter Dienstleister

Seriose Betriebe arbeiten transparent mit Festpreisen statt Stundensätzen. Fragen Sie gezielt nach:

• Herstellermarke Ihrer Bänder (z.B. Simonswerk, Hettich, Blum) • Garantiebedingungen – mindestens zwei Jahre sollten angeboten werden • Referenzobjekten in Ihrer Region

Rechtlich relevant: Bei Mietobjekten klären Sie vorher mit dem Vermieter, ob Eingriffe erlaubt sind. Oft zählt dies zu „kleinen Schönheitsreparaturen“, manchmal aber auch zu Substanz-Eingriffen.

Besonders bei gewerblichen Objekten oder Brandschutztüren dürfen ausschließlich zertifizierte Betriebe arbeiten – hier gibt es strenge Vorschriften gemäß DIN EN 1154 für Beschlagsysteme.
